Wie kann ich eigene Stile für meine 3D-Datensätze definieren?
Erstelle eigene Stile für deine 3D-Datensätze und stelle die Informationen des Datensatzes farblich dar. Diese Funktion steht nur Administratoren zur Verfügung.
Folgender Ablauf:
- Kopie des Datensatzes erstellen, bei welchem man Informationen für die Einfärbung hinterlegen möchte
- Informationen bei einigen Objekten ausfüllen
- Stil erstellen, der auf die Information zeigt
- Stil beim Layer auswählen
Informationen zu einem Datensatz hinzufügen
Öffne die Umgebungsdaten in deiner Arbeitsumgebung und öffne das Kontextmenü des gewünschten 3D-Datensatz.
Erstelle eine Kopie des Datensatzes und lösche den Originaldatensatz.

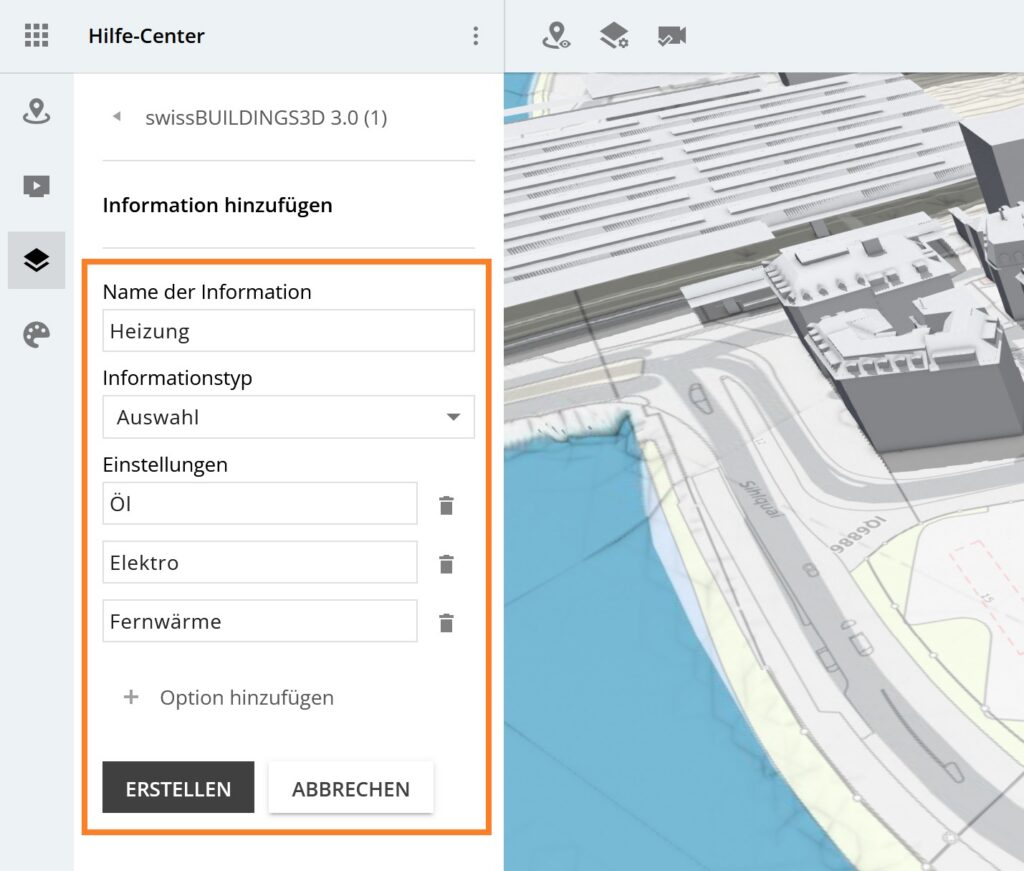

Wähle im Kontextmenü z. B. des Gebäudedatensatzes Informationen hinzufügen und klicke anschliessend auf + Information hinzufügen.
- Name der Information -> Wird für die Zuweisung des Stiles benötigt
- Informationstyp:
- Text: Freies Textfeld, in dem man beliebige Texte eintragen kann
- Nummer: Freies Nummernfeld, in dem man beliebige Zahlen eintragen kann
- Auswahl: Vordefinierte Auswahl an Optionen
- Link: Link zu einer Webseite oder Dokument
Wählt man den Informationstyp Auswahl aus, so können die möglichen Optionen erfasst werden (wie im oberen Bild ersichtlich).
Klicke auf Erstellen, um die Information (Attribute) zu erstellen.
Stil für die Einfärbung erstellen

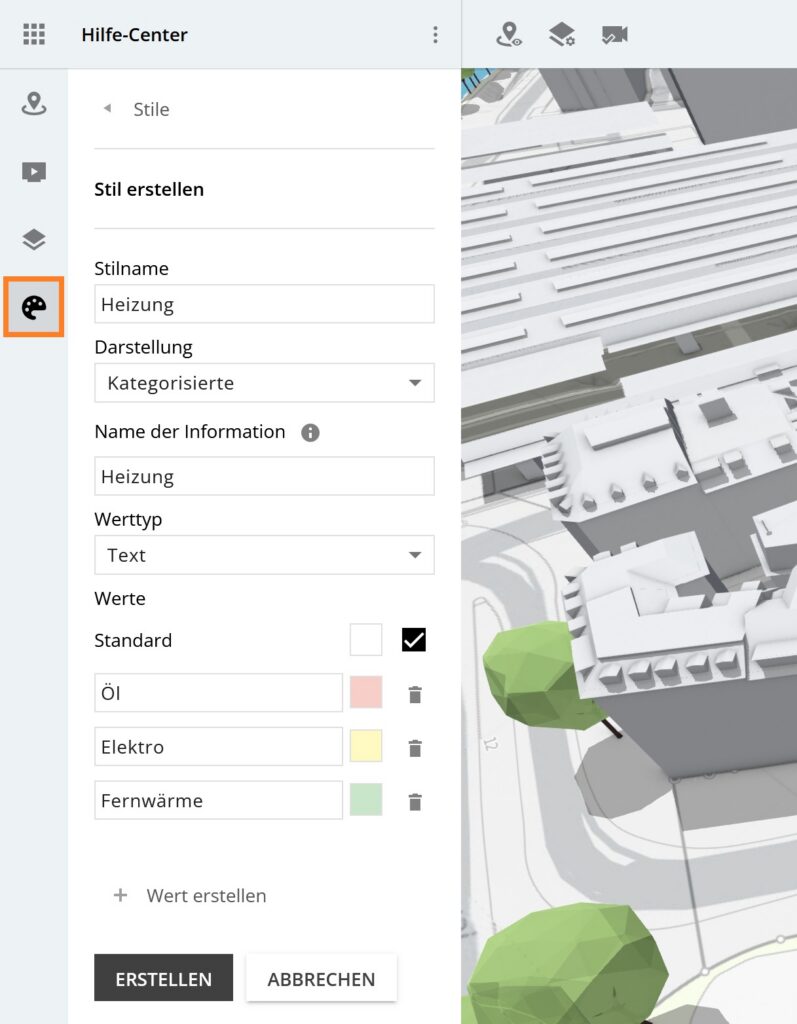

Klicke im Hauptmenü links auf Stile und erstelle einen neuen Stil.
- Stilname: Name des Stils, kann frei gewählt werden
- Darstellung:
- Kategorisiert: Auswahl an vordefinierten Optionen
- Intervalle: Für Zahlenwerte, z. B. Baujahr eines Gebäudes
- Benutzerdefiniert: Eingabe des Stils über eine JSON-Definition (Expertenmodus)
- Name der Information: Verknüpfung zur Information des Layer, muss den gleichen Wert haben wie im Schritt vorher.
- Werttyp: Datentyp des Feldes: Text oder Nummern
Wenn man bei Darstellung Kategorisiert wählt, können die Optionen und deren Farben wieder erfasst werden, wie bei der Erstellung der Information auf dem Datenlayer.
Bitte beachte: Der Name der Information und die Optionen (bei Kategorisierter Ansicht) müssen mit den Namen von Schritt 1 (der Erstellung der Information auf dem Layer) identisch sein.
Informationen auf den Objekten ausfüllen

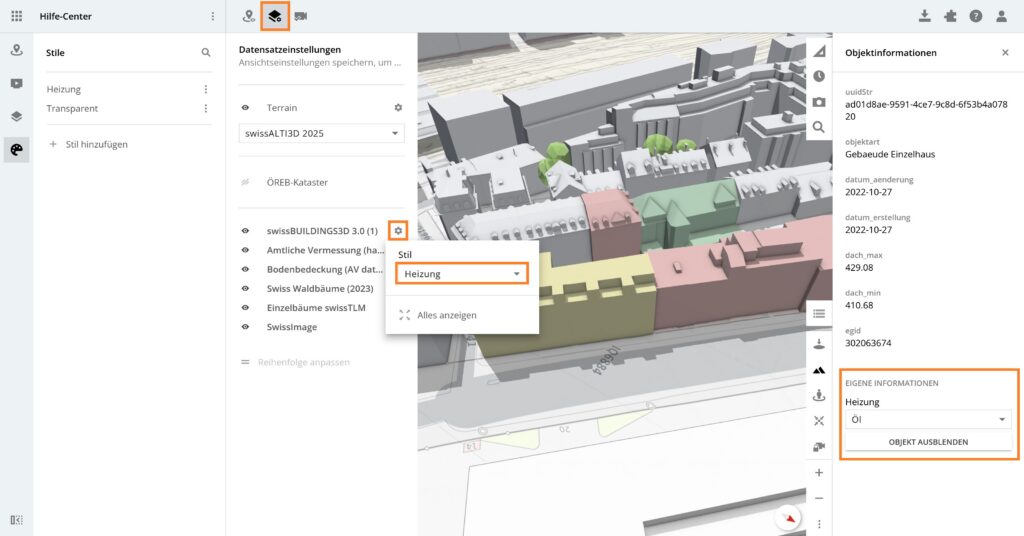

Klicke auf ein Objekt des Layer, bei denen du die Information erfasst hast und wähle im rechten Fenster des Objekt den entsprechenden Wert aus.
Um den Stil anzuzeigen, öffne das Umgebungsdatenmenü und klicke beim betreffenden Layer auf das Zahnrad, wähle dann den gewünschten Stil aus. Die Objekte werden dann eingefärbt.
